HR系列臥式雙級活塞推料自動離心機
①性能：
HR系列臥式雙級活塞推料自動離心機是一種連續進料，分離后的濾餅間歇排出的過濾式離心機。該離心機能在全速運轉下，連續進行進料、分離、洗滌、卸料等工序。具有連續操作、運轉平穩、分離因素高、生產能力大、產量高、洗滌效果好、濾餅含濕率低、母液含固量少等特點。
②結構與特點
主電機帶動套裝的內、外轉鼓全速旋轉，物料由進料管連續引入，均勻分布到內轉鼓內段濾網壁上，在離心力作用下，液相物穿過濾網和轉鼓壁濾孔排出，經排液管排出機外，固相物截留在內轉鼓形成環形濾餅層。內、外轉鼓同速旋轉的同時，在活塞推動下，內轉鼓連續軸向往復運動，因而推料盤推動內轉鼓濾餅層間歇不斷地向外移動排出內轉鼓，進入外轉鼓進一步分離并形成環形濾餅層，內轉鼓外端面則推動外轉鼓濾餅層間歇不斷地向外移動排出外轉鼓，經刮料槽排出機外。
③產品主要用途：
適合分離含固相物粒度大于0.08-0.15mm，濃度大于40%的懸浮液。適用于化工、化肥、制堿、制鹽等行業，特別適用于氯化鈉、氯化銨、碳酸氫銨、硫酸鈉、尿素、咖啡因、聚乙烯、聚苯乙烯、乙二酸、硝銨等固液分離。
④工作原理：
HR系列離心機是一種臥式雙級活塞推料、連續操作過濾離心機。主要由供油系統、推料機構、軸承座主軸、推桿、內轉鼓、外轉鼓、篩網、集料槽、進料管、洗滌管、機殼等零部件組成。主機通過傳動帶使離心機轉鼓全速運轉后，混合物料由進料管連續引入至布料盤處，并在離心力的作用下均勻分布到轉鼓內段濾網壁上，大部分液相穿過濾網和轉鼓壁濾孔排出，經排液管排出機外，固相物截留在轉鼓形成環形濾餅層。二級轉鼓同速旋轉的同時，在活塞推動下，轉鼓連續軸向往復運動，因而推料盤推動轉鼓濾餅層間歇不斷地向外移動排出轉鼓，進入二級轉鼓進一步分離并形成環形濾餅層，轉鼓外端面則推動外轉鼓濾餅層間歇不斷地向外移動排出二級轉鼓。濾液和洗滌液若有必要可分別排出。

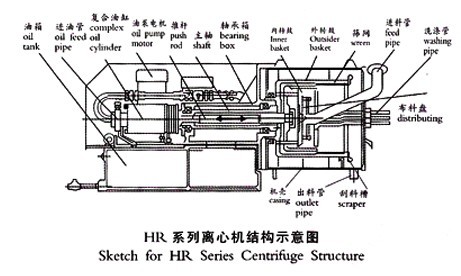

⑤結構示意圖：
⑥技術參數：
型 號Type | HR400-N | HR500-N | HR630-N | HR800-N | HR1000-N | |
內/外 | 直徑Diameter（mm） | 337/400 | 438/500 | 560/630 | 720/800 | 920/1000 |
過濾區長度Length of Filtering area（mm） | 145/155 | 180/180 | 240/240 | 240/320 | 240/320 | |
轉速Speed（r/min） | 1500-2200 | 1200-2000 | 1000-1800 | 800-1600 | 650-1250 | |
分離因素Separating Factor | 503-1083 | 402-1120 | 350-1142 | 286-1145 | 236-875 | |
推料行程Length of Pusher （mm） | 40 | 50 | 50 | 50 | 50 | |
推料次數Frequency of Pusher（l/min） | 30-80 | 30-80 | 30-80 | 30-80 | 20-70 | |
主電機功率Main Motor Power（KW） | 11 | 30-45 | 37-55 | 55-75 | 75-90 | |
油泵電機功率Oil Pump Motor Power （KW） | 4 | 15 | 30 | 37 | 45 | |
生產能力Production Capacity （t/h） | 1-8 | 5-15 | 8-25 | 15-40 | 18-50 | |
外形尺寸External Dimensions長×寬×高L×W×H （mm） | 2460×1286×1030 | 2750×1480×1290 | 3690×1600×1265 | 3700×1800×1450 | 4200×1900×1900 | |
主機重量Gross Weight（kg） | 2480 | 3100 | 4100 | 7000 | 12000 | |
特別提示：
1、技術參數以產品說明書為準。
2、洽詢時，請顧客提供詳細物料特性參數及工藝條件要求。
3、如顧客有特殊要求，我們可以采取個性化的設計與制造
4、設備材質：物料接觸部分材質可為普通不銹鋼、特殊不銹鋼或鈦合金等。
5、電機：普通型或防爆型單速電機等。
6、濾網間隙寬度選擇范圍：0.08-0.40mm。排液方式：母液與洗滌液可采取混合排放或分流排放。
