GKH型臥式刮刀虹吸卸料離心機

①性能：
GKH型臥式刮刀虹吸卸料離心機是一種連續運轉間歇卸料的固液分離設備。

②結構與特點：
1、該離心機采用PLC程序控制，通過變頻調速，控制系統采用能耗制動或回饋制動，全自動循環作業，手動操作模式與全自動操作模式可以自由切換。程序設定，無人看護的自動化操作，可實現人機對話，操作、維護方便。

2、加料、洗滌、過濾、卸料全過程監護，動作元件采用電氣一液壓自動控制。獨立的電氣控制箱，可實現遠距離控制。

3、該離心機配有安全保護系統：轉速檢測，過振動保護(選裝件)，開蓋保護(選裝件)，電機過載過熱保護，刮刀旋轉機械電氣雙重控制等。電機與離心機主機為整體安裝方便用戶安裝和使用，減小機器占用空間。采用液力偶合器傳動，起動平穩，有效保護電機不受過載損害，簡化日常保養作業
4、整機采用了全密閉結構，密封件采用硅橡膠或氟橡膠。獨立式的液壓站，可隔離安裝，方便檢修。隔振裝置和橡膠減振基礎，機器運轉平穩，振動和噪聲大大降低，改善生產車間和工作環境，減小機器振動對設備和環境的危害。采用螺旋輸送器卸料，對滑移性差的物料，可有效防止堵料。
5、離心機與接觸物料部分均為不銹鋼制造，可按GMP檢測標準設計、制造。這樣提高了機器的耐腐蝕性能和衛生要求。
6、虹吸式臥式離心機，采用虹吸原理，生產效率高，比GK型離心機(同樣轉鼓直徑)生產能力提高50％以上，且濾餅合濕量更低。配置反沖洗裝置(選裝件)，可對轉鼓內殘余濾餅層反沖浸泡，以便濾布循環使用。

③產品主要用途：
GKH系列臥式刮刀虹吸卸料離心機使用普通物料外更適用于固相粒度小、難分離的物料。普通使用在制藥、化工、食品行業。（如淀粉、磷酸鈣、小蘇打等）

④工作原理：
臥式虹吸刮刀離心機，除具有普通刮刀卸料離心機的推動力外，還有類似于真空管的虹吸抽力。離心機空載時，由反沖管向虹吸室內灌液，液體由虹吸室經轉鼓的通孔壓向外轉鼓間隙內，一面排除虹吸管的空氣，一面又在過濾介質上形成一層液體，以使進料分布均勻。然后開始進料，同時虹吸管旋轉到某一位置，一定時間后再旋轉到要求的較低位置，進料結束后，將虹吸管轉到低位置(虹吸室大直徑位置)。懸浮液進入轉鼓后，固體顆粒被截留在濾布上，而液體則穿過濾布和過濾內轉鼓，匯集在內外轉鼓的間隙內，經轉鼓和虹吸室的通孔進入虹吸室，再由虹吸管抽走，沉積的固體繼續甩干后，油缸推動刮刀旋轉開始刮料，再經料斗滑出機外，卸料完后進行洗網。虹吸刮刀離心機不僅在轉鼓內對濾布進行沖洗，還可由反沖管向虹吸室加入沖洗水，控制虹吸管的上下旋轉，使液體從內轉鼓下面脈動式反沖洗濾網，可根據物料特性決定沖洗時間和次數，洗網完成后自動進入下一個循環工作周期。

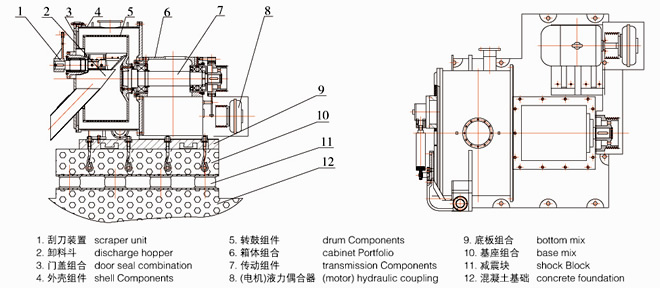

⑤結構示意圖：


⑥GKH型離心機技術參數：
